繁體中文 | English
位置: 网站首页 材料牌号/性能等级 数据浏览
美国UNS C42500
对应标准 ASTM B591-2015
铜-镍-锌以及铜-镍-锌-铁-镍合金厚板, 薄板, 带材和轧制棒材的标准规范
Copper-Zinc-Tin and Copper-Zinc-Tin-Iron-Nickel Alloys Plate, Sheet, Strip, and Rolled Bar
归类 铜及铜合金
化学元素成分含量(%)
成分 Fe P Cu Pb Sn 更多
最小值 - - 87 - 1.5 Zn余量
最大值 0.05 0.35 90 0.05 3
机械性能
条件/状态 抗拉强度
σb
Mpa 		硬度
HBW
热轧钢 (M20) 275~370
1/4硬(H01)，0.51≤t≤0.91 (B-Scale) 340~405 (HR)
46~71
1/4硬(H01)，t＞0.91 (B-Scale) 340~405 (HR)
48~73
1/4硬(H01)，0.30≤t≤0.71 (Superficial 30T) 340~405 (HR)
45~65
1/4硬(H01)，t＞0.711 (Superficial 30T) 340~405 (HR)
47~67
1/2硬(H02)，0.51≤t≤0.91 (B-Scale) 395~485 (HR)
67~81
1/2硬(H02)，t＞0.91 (B-Scale) 395~485 (HR)
69~83
1/2硬(H02)，0.30≤t≤0.71 (Superficial 30T) 395~485 (HR)
63~69
1/2硬(H02)，t＞0.711 (Superficial 30T) 395~485 (HR)
65~72
3/4硬(H03)，0.51≤t≤0.91 (B-Scale) 430~510 (HR)
74~84
3/4硬(H03)，t＞0.91 (B-Scale) 430~510 (HR)
76~86
3/4硬(H03)，0.30≤t≤0.71 (Superficial 30T) 430~510 (HR)
66~71
3/4硬(H03)，t＞0.711 (Superficial 30T) 430~510 (HR)
68~73
硬(H04)，0.51≤t≤0.91 (B-Scale) 485~565 (HR)
81~88
硬(H04)，t＞0.91 (B-Scale) 485~565 (HR)
83~90
硬(H04)，0.30≤t≤0.71 (Superficial 30T) 485~565 (HR)
70~74
硬(H04)，t＞0.711 (Superficial 30T) 485~565 (HR)
72~76
超硬(H06)，0.51≤t≤0.91 (B-Scale) 525~605 (HR)
86~92
超硬(H06)，t＞0.91 (B-Scale) 525~605 (HR)
88~94
超硬(H06)，0.30≤t≤0.71 (Superficial 30T) 525~605 (HR)
71~75
超硬(H06)，t＞0.711 (Superficial 30T) 525~605 (HR)
73~77
弹簧(H08)，0.51≤t≤0.91 (B-Scale) 580~650 (HR)
89~93
弹簧(H08)，t＞0.91 (B-Scale) 580~650 (HR)
91~95
弹簧(H08)，0.30≤t≤0.71 (Superficial 30T) 580~650 (HR)
73~77
弹簧(H08)，t＞0.711 (Superficial 30T) 580~650 (HR)
74~78

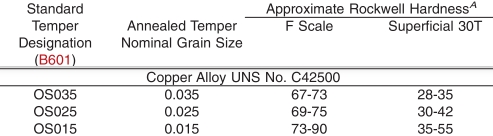

  • 退火材料的近似洛氏硬度

    Rockwell hardness values apply as follows: The F scale applies to metal 0.020 in. (0.5 mm) in thickness and over; the 30T scale applies to metal 0.015 in. (0.38 mm) in thickness and over.

注：数据仅供参考！如有疑问，请填写"我要纠错"！
版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。
