繁體中文 | English
位置: 网站首页 材料牌号/性能等级 数据浏览
基本信息
牌号 55Cr3
欧标钢号 1.7176
对应标准 EN 10089-2002
调质弹簧用热轧钢 交货技术条件
Hot rolled steels for quenched and tempered springs; technical delivery conditions
归类 弹簧钢
性能 高强度 高弹性 抗疲劳 良好焊接性
化学成分
55Cr3 化学元素成分含量(%)
成分 C Si Mn P S Cr 更多
最小值 0.52 - 0.7 - - 0.7 Cu+10Sn ±0.60
最大值 0.59 0.4 1 0.025 0.025 1
ⓐ 未经买方同意，不得随意向钢中添加表中未列的元素，冶炼精加工除外。采用一切必要措施以防在废钢和生产原料中带入这些元素，因为其会削弱钢的机械性能，降低钢的适用性。
碳当量计算
机械性能
55Cr3 机械性能
条件 热处理或状态
抗拉强度
σb
Mpa 		屈服点
σs
Mpa 		断后伸长率或延伸率
δ
% 		断面收缩率
ψ
% 		硬度
HBW 		冲击吸收能量
KV2
J
棒材, 杆材 +QT 1400~1700 ≥1250 ≥3 ≥20 - KU
≥5
棒材 +S - - - - ≤280 -
棒材, 杆材 +A - - - - ≤248 -
棒材, 杆材 +AC - - - - ≤230 -
+QT=淬火及回火；+S=冷剪处理；+A=软化退火；+AC=球化退火
淬火淬硬温度840°C±10°C，油冷，回火温度400°C±10°C；

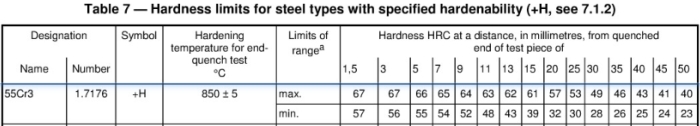

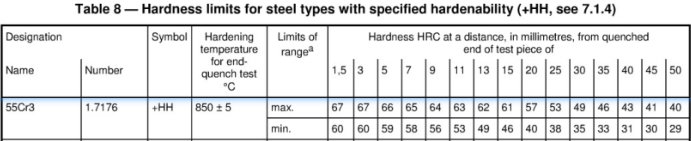

  • 淬透性带范围（H/HH）、离开淬火端的距离/mm、硬度HRC的关系图

    图中：1-硬度HRC；2-离开淬火端的距离/mm；3-HH等级；4-H等级

  • 附表



近似对照
同名标准
55Cr3 对应不同标准
1 ISO 683-14-2004 热处理钢、合金钢和易切钢 第14部分:淬火回火弹簧用热轧钢
55Cr3 (5)
2 EN 10089-2002 调质弹簧用热轧钢 交货技术条件
55Cr3 1.7176
3 DIN 17221-1988 需淬火、回火的热轧弹簧钢交货技术条件
55Cr 3 1.7176
4 DIN EN 10089-2003 热轧调质弹簧用钢技术条件
55Cr3 1.7176
5 Q/BQB 516-2019 弹簧钢盘条
55Cr3 SUP9
统一牌号
1.7176 统一牌号UNS
1 EN 10089-2002
55Cr3 1.7176
2 DIN 17221-1988
55Cr 3 1.7176
3 DIN EN 10089-2003
55Cr3 1.7176
注：数据仅供参考！如有疑问，请填写"我要纠错"！
版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。

材料与专利钢号免责声明：
⑴ 本平台所收录的部分材料牌号为企业专利钢号或专有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标准钢号；
⑵ 相关化学成分、力学性能及适用范围以专利文件、权利人公开资料或供方技术文件为准；
⑶ 平台所展示信息仅用于材料检索、工程参考及技术对比，不构成等同、替代或采购依据。
摘要 / Summary
55Cr3 材料牌号数据，对应标准：EN 10089-2002，主要化学成分：C 0.52–0.59%，Si ≤0.4%，Mn 0.7–1%，P ≤0.025%，S ≤0.025%，Cr 0.7–1%，Cu+10Sn ±0.60，材数库提供该材料的基本信息、化学成分、性能数据、相关标准及认证供应商参考信息，本页面展示的供应商为材数库认证供应商，企业资料由企业提交并经材数库审核后发布。数据来源：材数库 Caishuku.com。
推荐引用：材数库 Caishuku Material Database， 《55Cr3 材料牌号数据》， https://www.caishuku.com/material/detail.php?mid=azhlNWIxNDEw
55Cr3 的供应商信息由材数库认证企业提供。 本页面展示的企业均为材数库认证供应商， 企业名称、联系人、联系方式、 主营产品及供货信息由企业提交， 经材数库审核后发布并持续维护。
对比 0
