合金相中的希腊字母命名法
起源 · 演变 · 混乱 · 标准化 —— 跨越两百年的命名演进
α-Fe、β 黄铜、γ 相、δ 铁素体、σ 相、χ 相、Laves 相……这些名称遍布各种合金相图，却常让人困惑：同一个希腊字母在不同体系中可能代表完全不同的相。例如，铁中的 γ 相是奥氏体，而镍基高温合金中的 γ 相却是基体相。
这种源自早期冶金学的命名传统为何诞生？为什么采用希腊字母？又为何同一个 γ 会在不同合金中拥有不同含义？
1、希腊字母对相的命名

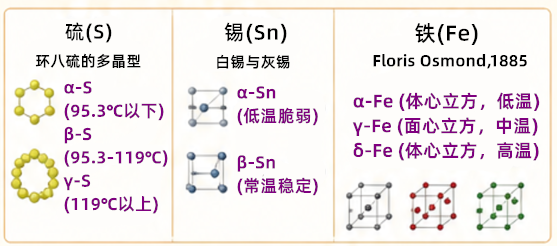

在纯物质的同素异构转变中，依照“温度法则”：同一种元素的不同晶体结构按相变温度由低到高依次命名为 α、β、γ……

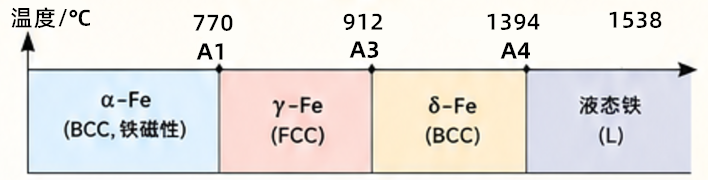

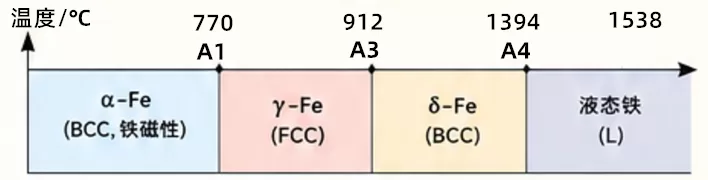

纯铁的相变示意图
注：A1、A3、A4——Osmond提出的临界转变点
2、“同素异构派”与“碳派之争”，β 相去哪了？
同素异构派： α→β相变导致钢淬火变硬。
碳派： 碳的作用才是根本。
结论： α→β 仅磁性转变，无结构重组，不符合“相”的定义。β-Fe最终被宣布为并不存在。
3、二元合金中的规则改变：从"温度"到"成分"

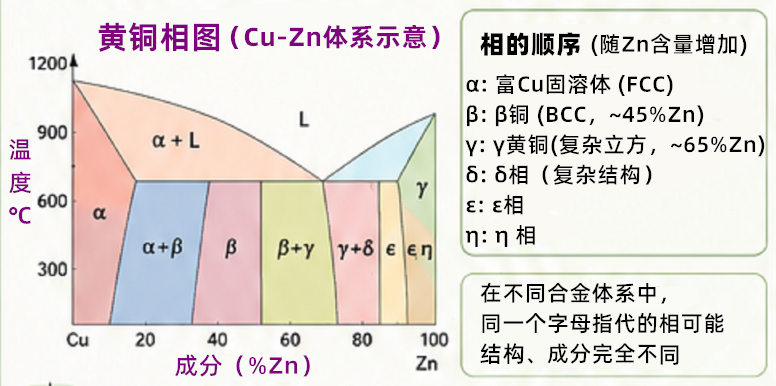

在二元合金相图中，不再完全按温度命名，而是从左到右（成分增加）遇到的新相依次命名为α、β、γ ……
4、走向复杂：多元体系中的命名困境
希腊字母只有24个，而多元体系中相可多达数十个。
三元及以上体系常用τ（tau）及下标：τ₁、τ₂、τ₃ ……
同一字母在不同体系中指代完全不同的相：
| 体系 | γ相通常指代 | 结构类型(举例) |
|---|---|---|
| 铁基合金 | 奥氏体 | 面心立方 (FCC) |
| 镍基高温合金 | 基体相 | 面心立方 (FCC) |
| 黄铜 Cu-Zn | Cu₅Zn₈ | 复杂立方 |
| 镁基合金 | Mg₁₇Al₁₂析出相 | 复杂结构 |
少数名称已成为特定结构的“专有名词”
例如: Laves 相 (MgZn₂ 型) 、α 相、μ 相、χ 相 (TCP 相)
ASTM（1963）指出：这种命名方式会导致“同一字母指代不同相，不同字母指代同一相”的混乱。
5、现代解决方案：传统与标准的平衡
随着CALPHAD和材料基因组的发展，对相命名提出了唯一性要求。
- Strukturbericht符号（如A1、B2、L1₂ …）→ 覆盖范围有限
- Pearson符号（如 cF4、cI2 …）→ 不唯一（如 cF8对应多种结构）
- 空间群+Wyckoff 序列（如 Fm-3m，4a）→ 唯一但极不直观
实际做法：数据库内部使用唯一标识符，保留希腊字母作为标签，兼顾唯一性与历史连续性。
希腊字母命名法的本质
— 起源于纯物质中对温度的排序
— 发展于合金体系中对成分的排序
— 承载了材料科学从经验走向结构实证的历程
— 虽有局限，但仍是工程与学术交流的通用语言
一段跨越两百年的命名演进
~1825，Mitscherlich提出同构与多晶概念，字母命名初登场。
1885，Osmond提出α、β、γ、δ-Fe与β-Fe。
1922，Westgren & Phragmén用X射线证明β-Fe并非新相。
20世纪初，二元合金相图普及，形成“从左到右”的命名惯例。
20世纪中期，三元体系用τ、τ₂、τ₃……多元体系乱象显现，标准化需求增强。
现在，CALPHAD时代：唯一性校准+传统命名并存。
