繁體中文 | English
位置: 网站首页 材料牌号/性能等级 数据浏览
基本信息
牌号 B36 C26000
对应标准 ASTM B36/B36M-2018
黄铜板材、带材和轧制棒材的标准规范
Standard Specification for Brass Plate, Sheet, Strip, And Rolled Bar
归类 铜及铜合金
标签 弹壳黄铜
化学成分
B36 C26000 化学元素成分含量(%)
成分 Fe Cu Pb 更多
最小值 - 68.5 - Zn：余量
最大值 0.05 71.5 0.07
机械性能
B36 C26000 机械性能
条件 热处理或状态
抗拉强度
σb
Mpa 		硬度
HBW
厚板, 轧制棒材, 薄板, 带材; 热轧（M20） 285~350
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 冷加工- 1/4 硬(H01) 340~405 HR(B Scale)
40~61
厚板, 轧制棒材, 薄板, 带材；t>0.9 冷加工- 1/4 硬(H01) 340~405 44~65
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 冷加工- 1/2 硬(H02) 395~460 60~74
厚板, 轧制棒材, 薄板, 带材；t>0.9 冷加工- 1/2 硬(H02) 395~460 63~77
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 冷加工- 3/4 硬(H03) 440~510 72~79
厚板, 轧制棒材, 薄板, 带材；t>0.9 冷加工- 3/4 硬(H03) 440~510 75~82
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 冷加工- 硬(H04) 490~560 79~84
厚板, 轧制棒材, 薄板, 带材；t>0.9 冷加工- 硬(H04) 490~560 81~86
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 冷加工- 极硬(H06) 570~635 85~89
厚板, 轧制棒材, 薄板, 带材；t>0.9 冷加工- 极硬(H06) 570~635 87~91
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 Cold-Worked Spring(H08) 625~690 89~92
厚板, 轧制棒材, 薄板, 带材；t>0.9 Cold-Worked Spring(H08) 625~690 90~93
厚板, 轧制棒材, 薄板, 带材；0.5≤t≤0.9 Cold-Worked extra Spring(H10) 655~715 91~94
厚板, 轧制棒材, 薄板, 带材；t>0.9 Cold-Worked extra Spring(H10) 655~715 92~95
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 冷加工- 1/4 硬(H01) 340~405 HR(Superfical 30-T)
43~57
厚板, 轧制棒材, 薄板, 带材；t>0.7 冷加工- 1/4 硬(H01) 340~405 46~60
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 冷加工- 1/2 硬(H02) 395~460 56~66
厚板, 轧制棒材, 薄板, 带材；t>0.7 冷加工- 1/2 硬(H02) 395~460 58~68
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 冷加工- 3/4 硬(H03) 440~510 65~70
厚板, 轧制棒材, 薄板, 带材；t>0.7 冷加工- 3/4 硬(H03) 440~510 67~72
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 冷加工- 硬(H04) 490~560 70~73
厚板, 轧制棒材, 薄板, 带材；t>0.7 冷加工- 硬(H04) 490~560 71~74
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 冷加工- 极硬(H06) 570~635 74~76
厚板, 轧制棒材, 薄板, 带材；t>0.7 冷加工- 极硬(H06) 570~635 75~77
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 Cold-Worked Spring(H08) 625~690 76~78
厚板, 轧制棒材, 薄板, 带材；t>0.7 Cold-Worked Spring(H08) 625~690 76~78
厚板, 轧制棒材, 薄板, 带材；0.3≤t≤0.7 Cold-Worked extra Spring(H10) 655~715 77~79
厚板, 轧制棒材, 薄板, 带材；t>0.7 Cold-Worked extra Spring(H10) 655~715 77~79
t=材料厚度；单位mm

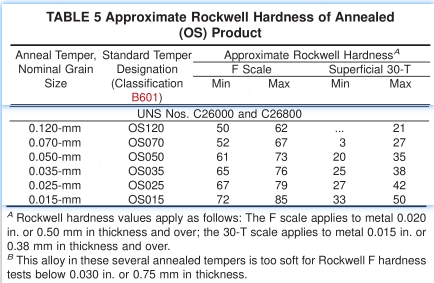

  • 退火后获得满足平均晶粒尺寸的硬度表

    举例说明：OS120表示退火后获得满足平均晶粒尺寸，字母OS后缀数字表示平均晶粒尺寸0.12mm

注：数据仅供参考！如有疑问，请填写"我要纠错"！
版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。

材料与专利钢号免责声明：
⑴ 本平台所收录的部分材料牌号为企业专利钢号或专有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标准钢号；
⑵ 相关化学成分、力学性能及适用范围以专利文件、权利人公开资料或供方技术文件为准；
⑶ 平台所展示信息仅用于材料检索、工程参考及技术对比，不构成等同、替代或采购依据。
对比 0
