635 S17600 - ASTM A693-2013

牌号	635
美国UNS	S17600
对应标准	ASTM A693-2013 沉淀硬化不锈钢和耐热钢板、薄板和带材 Precipitation-Hardening Stainless and Heat-Resisting Steel Plate, Sheet, and Strip
归类	沉淀硬化型不锈钢

635 化学元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Ti	Al
最小值	-	-	-	-	-	16	6	0.4	-
最大值	0.08	1	1	0.04	0.03	17.5	7.5	1.2	0.4

碳当量计算

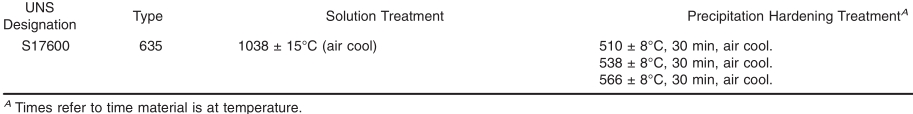

635 机械性能

厚度 t mm	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	断面收缩率 ψ %	硬度 HBW
t≤0.76	固溶处理	≤825	≤515	≥3		HRC ≤32
0.76＜t≤1.52	固溶处理	≤825	≤515	≥4		HRC ≤32
t＞1.52	固溶处理	≤825	≤515	≥5		HRC ≤32
t≤0.76	沉淀硬化，510℃	≥1310	≥1170	≥3		HRC ≥39
0.76＜t≤1.52	沉淀硬化，510℃	≥1310	≥1170	≥4		HRC ≥39
t＞1.52	沉淀硬化，510℃	≥1310	≥1170	≥5		HRC ≥39
Plate	沉淀硬化，510℃	≥1310	≥1170	≥8	≥25	HRC ≥39
t≤0.76	沉淀硬化，540℃	≥1240	≥1105	≥3		HRC ≥37
0.76＜t≤1.52	沉淀硬化，540℃	≥1240	≥1105	≥4		HRC ≥37
t＞1.52	沉淀硬化，540℃	≥1240	≥1105	≥5		HRC ≥37
Plate	沉淀硬化，540℃	≥1240	≥1105	≥8	≥30	HRC ≥38
t≤0.76	沉淀硬化，565℃	≥1170	≥1035	≥3		HRC ≥35
0.76＜t≤1.52	沉淀硬化，565℃	≥1170	≥1035	≥4		HRC ≥35
t＞1.52	沉淀硬化，565℃	≥1170	≥1035	≥5		HRC ≥35
Plate	沉淀硬化，565℃	≥1170	≥1035	≥8	≥30	HRC ≥36

注：Reduction of Area：Applicable to tests in the long transverse direction. Transverse to the direction of rolling and parallel to the product surface.

近似对照表沉淀硬化型耐热钢

告诉我在“材数库”看到，将给您优惠

主营: 奥氏体不锈钢马氏体不锈钢沉淀硬化钢双相不锈钢高温合金钛合金汽轮机钢

板材、薄板、带材、棒材、管材、型材等

主营: 高温合金耐蚀合金精密合金铸造母合金因科耐尔合金因科洛伊合金哈氏合金蒙耐尔合金奥氏体不锈钢沉淀硬化不锈钢双相钢超高强钢软磁合金

电渣锭：φ360、φ450、φ550、φ660、φ900、φ820、φ1000；真空感应/自耗锭：φ400、φ500、φ660、φ810、φ920；管坯、卷板、锻件、紧固件、板材、圆棒、钢带、线材、型材等

635 对应不同标准

1	ASTM A959-2004 规定锻造不锈钢统一标准等级成份的指南
	635 S17600
2	ASTM A564/A564M-2019(a) 热轧和冷加工时效硬化不锈钢棒材和型材
	635 S17600
3	ASTM A693-2013 沉淀硬化不锈钢和耐热钢板、薄板和带材
	635 S17600
4	ASTM A959-2019 规定锻造不锈钢统一标准等级成份的指南
	635 S17600

注：数据仅供参考！如有疑问，请填写"我要纠错"！
