633 S35000 - ASTM A693-2013

牌号	633
美国UNS	S35000
对应标准	ASTM A693-2013 沉淀硬化不锈钢和耐热钢板、薄板和带材 Precipitation-Hardening Stainless and Heat-Resisting Steel Plate, Sheet, and Strip
归类	沉淀硬化型不锈钢

633 化学元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Ni	Mo	N
最小值	0.07	-	0.5	-	-	16	4	2.5	0.07
最大值	0.11	0.5	1.25	0.04	0.03	17	5	3.2	0.13

碳当量计算

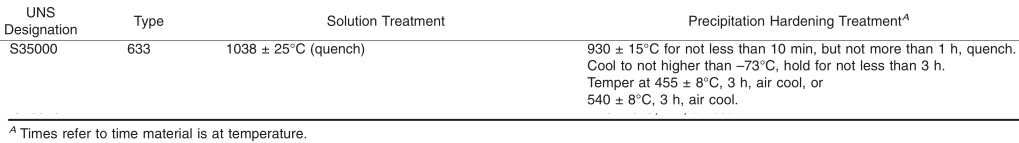

633 机械性能

厚度 t mm	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	硬度 HBW
0.03＜t＜0.038	固溶处理	≤1380	≤620	≥8	HRC ≤30
0.03＜t＜0.05	固溶处理	≤1380	≤605	≥8	HRC ≤30
0.05＜t＜0.13	固溶处理	≤1380	≤595	≥8	HRC ≤30
0.13＜t＜0.25	固溶处理	≤1380	≤585	≥8	HRC ≤30
t＞0.254	固溶处理	≤1380	≤585	≥12	HRC ≤30
0.022＜t＜0.038	沉淀硬化，455℃	≥1275	≥1035	≥2	HRC ≥42
0.038＜t＜0.041	沉淀硬化，455℃	≥1275	≥1035	≥4	HRC ≥42
0.041＜t＜0.254	沉淀硬化，455℃	≥1275	≥1035	≥6	HRC ≥42
0.254＜t＜4.762	沉淀硬化，455℃	≥1275	≥1035	≥8	HRC ≥42
0.022＜t＜0.038	沉淀硬化，540℃	≥1140	≥1000	≥2	HRC ≥36
0.038＜t＜0.041	沉淀硬化，540℃	≥1140	≥1000	≥4	HRC ≥36
0.041＜t＜0.254	沉淀硬化，540℃	≥1140	≥1000	≥6	HRC ≥36
0.254＜t＜4.762	沉淀硬化，540℃	≥1140	≥1000	≥8	HRC ≥36

注：Reduction of Area：Applicable to tests in the long transverse direction. Transverse to the direction of rolling and parallel to the product surface.

近似对照表沉淀硬化型不锈钢

告诉我在“材数库”看到，将给您优惠

主营: 奥氏体不锈钢马氏体不锈钢沉淀硬化钢双相不锈钢高温合金钛合金汽轮机钢

板材、薄板、带材、棒材、管材、型材等

633 对应不同标准

注：数据仅供参考！如有疑问，请填写"我要纠错"！
