34CrAlMo5-10 1.8507 - EN 10085-2001-材数库

牌号	34CrAlMo5-10
欧标钢号	1.8507
对应标准	EN 10085-2001 氮化钢交付技术条件 Nitriding Steels. Technical Delivery Conditions
归类	合金钢

34CrAlMo5-10 化学元素成分含量(%)

成分	C	Si	Mn	P	S ^ⓐ	Cr	Mo	Al
最小值	0.3	-	0.4	-	-	1	0.15	0.8
最大值	0.37	0.4	0.7	0.025	0.035	1.3	0.25	1.2

ⓐ经供需双方协商，可以订购S含量上限小于0.035%的钢材

碳当量计算

34CrAlMo5-10 机械性能

条件	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	硬度 HBW	冲击吸收能量 KV2 J
棒材, 扁平材, 锻件; 16≤d≤40	淬火及回火 (+QT)	800~1000	≥600	≥14	-	≥35
棒材, 扁平材, 锻件; 40<d≤100	淬火及回火 (+QT)	800~1000	≥600	≥14	-	≥35
棒材, 杆材, 扁平材, 锻件, 半成品	软化退火 (+A)	-	-	-	≤248	-
	氮化	-	-	-	HV* 950	-

*氮化表面硬度，仅供参考的值。实际表面硬度可能会随着氮化处理和初始淬火和回火条件的变化而变化。

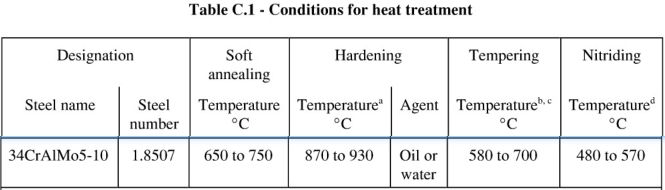

热处理

近似对照表氮化钢

国际标准组织	欧标
ISO	EN	数字牌号
34CrAlMo5-10	34CrAlMo5-10	1.8507

接近匹配牌号普通用途合金钢1-3（Cr- Ni、Ni-Cr-Mo、Cr-Mo-Al）

标准

牌号(等级/别名/符号)

化学成分，重量%，最大值，除非另有说明

C	Si	Mn	P	S	Cr	Ni	Mo	Cu	Al

热处理

ASTM A355-1989(R2012)

A355 Class A

0.38-0.43

0.15-0.35

0.5-0.7

0.035

0.04

1.4-1.8

0.3-0.4

0.95-1.3

EN 10085-2001

32CrAlMo7-10, 1.8505

0.28-0.35

0.4

0.4-0.7

0.025

0.035

1.5-1.8

0.2-0.4

0.8-1.2

EN 10085-2001

34CrAlMo5-10, 1.8507

0.3-0.37

0.4

0.4-0.7

0.025

0.035

1-1.3

0.15-0.25

0.8-1.2

EN 10085-2001

41CrAlMo7-10, 1.8509

0.38-0.45

0.4

0.4-0.7

0.025

0.035

1.5-1.8

0.2-0.35

0.8-1.2

EN 10085-2001

34CrAlNi7-10, 1.8550

0.3-0.37

0.4

0.4-0.7

0.025

0.035

1.5-1.8

0.85-1.15

0.15-0.25

0.8-1.2

GB /T 3077-2015

38CrMoAl, A33382

0.35-0.42

0.2-0.45

0.3-0.6

0.03

1.35-1.65

0.3

0.15-0.25

0.3

0.7-1.1

GB /T 3078-2019

38CrMoAl

ISO 683-10(1987)

41CrAlMo 74

0.38-0.45

0.5

0.5-0.8

0.03

0.035

1.5-1.8

0.25-0.4

0.8-1.2

JIS G 4053-2016

SACM645

0.4-0.5

0.15-0.5

0.6

0.03

1.3-1.7

0.25

0.15-0.3

0.3

0.7-1.2

34CrAlMo5-10 对应不同标准

1	EN 10085-2001 氮化钢交付技术条件
	34CrAlMo5-10 1.8507
2	ISO 683-5-2017 热处理钢、合金钢和易切削钢 -- 第5部分：氮化钢
	34CrAlMo5-10
3	NF EN 10085-2001 渗氮合金结构钢
	34CrAlMo5-10

注：数据仅供参考！如有疑问，请填写"我要纠错"！

版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。
