繁體中文 | English
位置: 网站首页 材料牌号/性能等级 数据浏览
基本信息
牌号 34CrAlNi7-10
欧标钢号 1.8550
对应标准 EN 10085-2001
氮化钢 交付技术条件
Nitriding Steels. Technical Delivery Conditions
归类 合金钢
化学成分
34CrAlNi7-10 化学元素成分含量(%)
成分 C Si Mn P S ⓐ Cr Ni Mo Al
最小值 0.3 - 0.4 - - 1.5 0.85 0.15 0.8
最大值 0.37 0.4 0.7 0.025 0.035 1.8 1.15 0.25 1.2
ⓐ经供需双方协商，可以订购S含量上限小于0.035%的钢材
碳当量计算
机械性能
34CrAlNi7-10 机械性能
条件 热处理或状态
抗拉强度
σb
Mpa 		屈服点
σs
Mpa 		断后伸长率或延伸率
δ
% 		硬度
HBW 		冲击吸收能量
KV2
J
棒材, 扁平材, 锻件; 16≤d≤40 淬火及回火 (+QT) 900~1100 ≥680 ≥10 - ≥30
棒材, 扁平材, 锻件; 40<d≤100 淬火及回火 (+QT) 850~1050 ≥650 ≥12 - ≥30
棒材, 扁平材, 锻件; 100<d≤160 淬火及回火 (+QT) 800~1000 ≥600 ≥13 - ≥35
棒材, 扁平材, 锻件; 160<d≤250 淬火及回火 (+QT) 800~1000 ≥600 ≥13 - ≥35
棒材, 杆材, 扁平材, 锻件, 半成品 软化退火 (+A) - - - ≤248 -
氮化 - - - HV*
950		 -
*氮化表面硬度，仅供参考的值。实际表面硬度可能会随着氮化处理和初始淬火和回火条件的变化而变化。

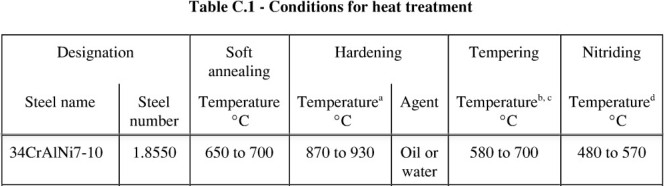

  • 热处理


近似对照
近似对照表 氮化钢
国际标准组织 欧标
ISO EN 数字牌号
34CrAlNi7-10 34CrAlNi7-10 1.8550
基本信息
接近匹配牌号 普通用途合金钢1-3（Cr- Ni、Ni-Cr-Mo、Cr-Mo-Al）
# 标准 牌号(等级/别名/符号) 化学成分，重量%，最大值，除非另有说明
C Si Mn P S Cr Ni Mo Cu Al
热处理
1 ASTM A355-1989(R2012) A355 Class A
0.38-0.430.15-0.350.5-0.70.0350.041.4-1.8-0.3-0.4-0.95-1.3
 -
2 EN 10085-2001 32CrAlMo7-10, 1.8505
0.28-0.350.40.4-0.70.0250.0351.5-1.8-0.2-0.4-0.8-1.2
 -
3 EN 10085-2001 34CrAlMo5-10, 1.8507
0.3-0.370.40.4-0.70.0250.0351-1.3-0.15-0.25-0.8-1.2
 -
4 EN 10085-2001 41CrAlMo7-10, 1.8509
0.38-0.450.40.4-0.70.0250.0351.5-1.8-0.2-0.35-0.8-1.2
 -
5 EN 10085-2001 34CrAlNi7-10, 1.8550
0.3-0.370.40.4-0.70.0250.0351.5-1.80.85-1.150.15-0.25-0.8-1.2
 -
6 GB /T 3077-2015 38CrMoAl, A33382
0.35-0.420.2-0.450.3-0.60.030.031.35-1.650.30.15-0.250.30.7-1.1
 -
7 GB /T 3078-2019 38CrMoAl
----------
 -
8 ISO 683-10(1987) 41CrAlMo 74
0.38-0.450.50.5-0.80.030.0351.5-1.8-0.25-0.4-0.8-1.2
 -
9 JIS G 4053-2016 SACM645
0.4-0.50.15-0.50.60.030.031.3-1.70.250.15-0.30.30.7-1.2
 -
同名标准
34CrAlNi7-10 对应不同标准
1 EN 10085-2001 氮化钢 交付技术条件
34CrAlNi7-10 1.8550
2 ISO 683-5-2017 热处理钢、合金钢和易切削钢 -- 第5部分：氮化钢
34CrAlNi7-10
注：数据仅供参考！如有疑问，请填写"我要纠错"！
版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。

材料与专利钢号免责声明：
⑴ 本平台所收录的部分材料牌号为企业专利钢号或专有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标准钢号；
⑵ 相关化学成分、力学性能及适用范围以专利文件、权利人公开资料或供方技术文件为准；
⑶ 平台所展示信息仅用于材料检索、工程参考及技术对比，不构成等同、替代或采购依据。
对比 0
