32CrAlMo7-10 1.8505 - EN 10085-2001 - 材数库

繁體中文 | English

牌号	32CrAlMo7-10
欧标钢号	1.8505
对应标准	EN 10085-2001 氮化钢交付技术条件 Nitriding Steels. Technical Delivery Conditions
归类	合金钢

32CrAlMo7-10 化学元素成分含量(%)

成分	C	Si	Mn	P	S ^ⓐ	Cr	Mo	Al
最小值	0.28	-	0.4	-	-	1.5	0.2	0.8
最大值	0.35	0.4	0.7	0.025	0.035	1.8	0.4	1.2

ⓐ经供需双方协商，可以订购S含量上限小于0.035%的钢材

碳当量计算

32CrAlMo7-10 机械性能

条件	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	硬度 HBW	冲击吸收能量 KV2 J
棒材, 扁平材, 锻件; 16≤d≤40	淬火及回火 (+QT)	1030~1230	≥835	≥10	-	≥25
棒材, 扁平材, 锻件; 40<d≤100	淬火及回火 (+QT)	980~1180	≥835	≥10	-	≥25
棒材, 扁平材, 锻件; 100<d≤160	淬火及回火 (+QT)	930~1130	≥735	≥12	-	≥30
棒材, 扁平材, 锻件; 160<d≤250	淬火及回火 (+QT)	880~1080	≥675	≥12	-	≥30
棒材, 杆材, 扁平材, 锻件, 半成品	软化退火 (+A)	-	-	-	≤248	-

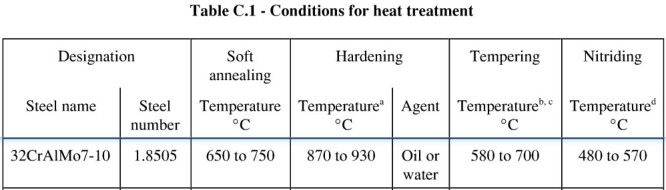

热处理

近似对照表氮化钢

国际标准组织	欧标
ISO	EN	数字牌号
32CrAlMo7-10	32CrAlMo7-10	1.8505

接近匹配牌号普通用途合金钢1-3（Cr- Ni、Ni-Cr-Mo、Cr-Mo-Al）

#

标准

牌号(等级/别名/符号)

化学成分，重量%，最大值，除非另有说明

C	Si	Mn	P	S	Cr	Ni	Mo	Cu	Al

1

ASTM A355-1989(R2012)

A355 Class A

0.38-0.43

0.15-0.35

0.5-0.7

0.035

0.04

1.4-1.8

-

0.3-0.4

-

0.95-1.3

2

32CrAlMo7-10, 1.8505

0.28-0.35

0.4

0.4-0.7

0.025

0.035

1.5-1.8

-

0.2-0.4

-

0.8-1.2

3

34CrAlMo5-10, 1.8507

0.3-0.37

0.4

0.4-0.7

0.025

0.035

1-1.3

-

0.15-0.25

-

0.8-1.2

4

41CrAlMo7-10, 1.8509

0.38-0.45

0.4

0.4-0.7

0.025

0.035

1.5-1.8

-

0.2-0.35

-

0.8-1.2

5

34CrAlNi7-10, 1.8550

0.3-0.37

0.4

0.4-0.7

0.025

0.035

1.5-1.8

0.85-1.15

0.15-0.25

-

0.8-1.2

6

38CrMoAl, A33382

0.35-0.42

0.2-0.45

0.3-0.6

0.03

0.03

1.35-1.65

0.3

0.15-0.25

0.3

0.7-1.1

7

38CrMoAl

-

-

-

-

-

-

-

-

-

-

8

41CrAlMo 74

0.38-0.45

0.5

0.5-0.8

0.03

0.035

1.5-1.8

-

0.25-0.4

-

0.8-1.2

9

JIS G 4053-2016

SACM645

0.4-0.5

0.15-0.5

0.6

0.03

0.03

1.3-1.7

0.25

0.15-0.3

0.3

0.7-1.2

32CrAlMo7-10 对应不同标准

1	EN 10085-2001 氮化钢交付技术条件
	32CrAlMo7-10 1.8505
2	ISO 683-5-2017 热处理钢、合金钢和易切削钢 -- 第5部分：氮化钢
	32CrAlMo7-10
3	NF EN 10085-2001 渗氮合金结构钢
	32CrAlMo7-10

注：数据仅供参考！如有疑问，请填写"我要纠错"！

版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。
