39MnB5 - ISO 683-2-2016 - 材数库

繁體中文 | English

牌号	39MnB5
对应标准	ISO 683-2-2016 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火用合金钢 Alloy steels for quenching and tempering
归类	合金钢

39MnB5 化学元素成分含量(%)

成分	C	Si	Mn	P	S	Cu	B
最小值	0.36	-	1.15	-	-	-	0.0008
最大值	0.42	0.4	1.45	0.025	0.035	0.4	0.005

碳当量计算

39MnB5 机械性能

直径/厚度 d/t mm	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	断面收缩率 ψ %	冲击吸收能量 KV2 J
棒材,扁材,锻件；d≤16或t≤8	淬火及回火	1050~1250	≥900	≥12	≥50
棒材,扁材,锻件；16＜d≤40或8＜t≤20	淬火及回火	850~1050	≥700	≥12	≥50	≥60

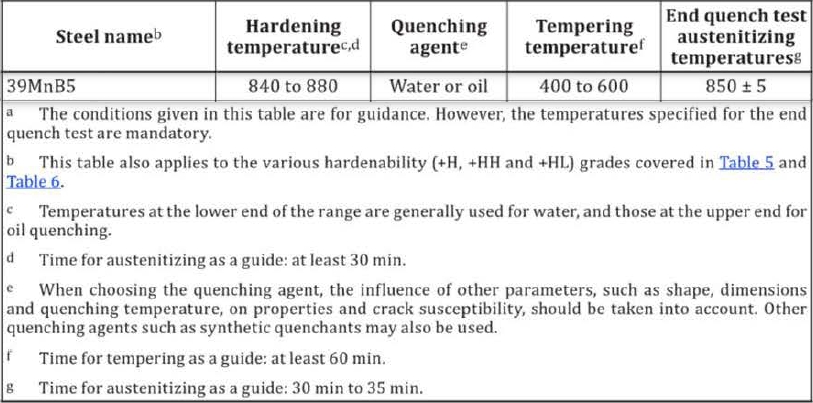

热处理制度（仅供参考）

39MnB5 对应不同标准

1	ISO 683-2-2016 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火用合金钢
	39MnB5
2	EN ISO 683-2-2018 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火合金钢
	39MnB5

注：数据仅供参考！如有疑问，请填写"我要纠错"！

版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。
