37CrS4 - ISO 683-2-2016-材数库

基本信息

牌号	37CrS4
对应标准	ISO 683-2-2016 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火用合金钢 Heat-Treatable Steels,Alloy Steels and Free-Cutting Steels--Part 2：Alloy Steels for Quenching and Tempering
归类	合金钢

化学成分

37CrS4 化学元素成分含量(%)

成分	C	Si	Mn	P	S	Cr	Cu
最小值	0.34	0.1	0.6	-	0.02	0.9	-
最大值	0.41	0.4	0.9	0.025	0.04	1.2	0.4

碳当量计算

机械性能

37CrS4 机械性能

直径/厚度 d/t mm	热处理或状态	抗拉强度 σ_b Mpa	屈服点 σ_s Mpa	断后伸长率或延伸率 δ %	断面收缩率 ψ %	硬度 HBW	冲击吸收能量 KV2 J
棒材,扁材,锻件；d≤16或t≤8	淬火及回火	950~1150	≥750	≥11	≥35
棒材,扁材,锻件；16＜d≤40或8＜t≤20	淬火及回火	850~1000	≥630	≥13	≥40		≥35
棒材,扁材,锻件；40＜d≤100或20＜t≤60	淬火及回火	750~900	≥510	≥14	≥40		≥35
棒材, 半成品	处理以改进剪切性 (+S)					≤255
棒材, 扁材, 锻件, 半成品, 盘条	软化退火 (+A)					≤235

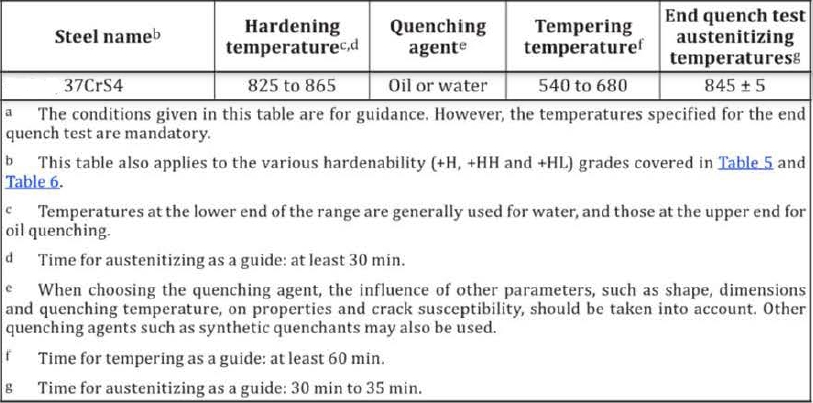

热处理制度（仅供参考）

钢种名称^b	淬火温度^c,d	淬火介质^e	回火温度^f	末端淬火试验奥氏体化温度^g
37CrS4	825 ~ 865 ℃	油或水	540 ~ 680 ℃	845 ± 5 ℃
a 表中所列条件仅供参考。但末端淬火试验所规定的温度是强制性的。 b 本表也适用于各种淬透性等级（+H、+HH 和 +HL）。 c 温度范围下限通常用于水淬，上限用于油淬。 d 奥氏体化时间建议：至少 30 分钟。 e 选择淬火介质时，应考虑形状、尺寸和淬火温度等因素对性能及开裂倾向的影响。也可使用合成淬火剂等其他淬火介质。 f 回火时间建议：至少 60 分钟。 g 奥氏体化时间建议：30 ~ 35 分钟。

近似对照

近似对照表淬火和回火用合金钢

国际标准组织	德国		法国	欧标
ISO	DIN EN/DIN	W-Nr.	NF EN/NF	EN	数字牌号
37CrS4	37CrS4	1.7038	38C4u	37CrS4	1.7038

同名标准

37CrS4 对应不同标准

1	ISO 683-18-1996 热处理钢、合金钢和易切削钢-第18部分：非合金和低合金钢光亮产品
	37CrS4
2	DIN 17200-1987 调质钢材的供货技术条件
	37CrS4 1.7038
3	EN 10083-3-2006 淬火和回火钢第3部分合金钢的交货技术条件
	37CrS4 1.7038
4	ISO 683-1-1987 热处理钢、合金钢及易切削钢第1部分：直接淬硬非合金和低合钢黑材
	37CrS4
5	Q/BQB 517-2018 冷镦钢盘条
	37CrS4
6	ISO 683-2-2016 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火用合金钢
	37CrS4
7	ISO 683-18-2014 热处理钢、合金钢和易切削钢 — 第18部分：光亮钢
	37CrS4
8	EN ISO 683-2-2018 热处理钢、合金钢和易切削钢 -- 第2部分：淬火和回火合金钢
	37CrS4
9	NF EN 10083-3-2006 淬火和回火钢第3部分合金钢的交货技术条件
	37CrS4 1.7038 (38C4U)
10	JIS G 7105-2000 热处理钢、合金钢和易切削钢-第18部分：非合金和低合金钢光亮产品
	37CrS4

注：数据仅供参考！如有疑问，请填写"我要纠错"！

版权说明：
⑴ 本网站的所有内容（包括但不限于文字、图片、音频、视频等）均受到版权保护，版权归本网站所有；
⑵ 未经授权，禁止以任何形式转载、复制、传播或用于其他商业用途；
⑶ 如需使用本网站内容，请提前获得授权。

材料与专利钢号免责声明：
⑴ 本平台所收录的部分材料牌号为企业专利钢号或专有命名牌号，非 GB、ISO、DIN、ASTM、JIS 等通用标准钢号；
⑵ 相关化学成分、力学性能及适用范围以专利文件、权利人公开资料或供方技术文件为准；
⑶ 平台所展示信息仅用于材料检索、工程参考及技术对比，不构成等同、替代或采购依据。
