45CrH A20455 - GB /T 5216-2014

牌号	45CrH
中国ISC	A20455
对应标准	GB /T 5216-2014 保证淬透性结构钢 Structural Steels with Specified Hardenability Bands
归类	合金钢

45CrH 化学元素成分含量(%)

成分	C	Si	Mn	P	S ^①	Cr	Ni ^②	Cu ^②	O
最小值	0.42	0.17	0.5	-	-	0.7	-	-	-
最大值	0.49	0.37	0.85	0.03	0.035	1.1	0.3	0.25	0.002

① 根据需方要求，钢中的硫含量也可以在0.015%~0.035%范围。此时，硫含量允许偏差为±0.005%。
② 残余元素。热压力加工用钢的铜含量应不大于0.20%。

碳当量计算

45CrH 机械性能

热处理或状态	硬度 HBW
退火或高温回火	≤217

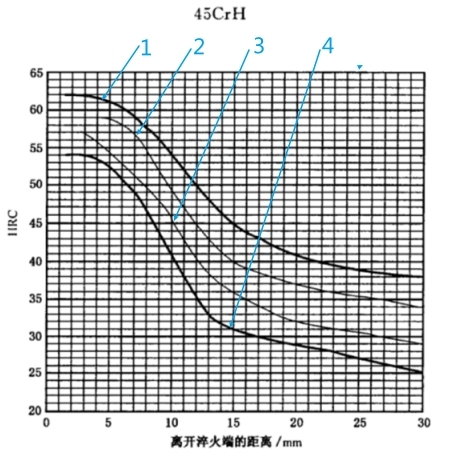

淬透性带范围（H/HH/HL）、离开淬火端的距离/mm、硬度HRC的关系图

图中:1-硬度上限；2-HL等级的硬度上限；3-HH等级的硬度下限；4-硬度下限

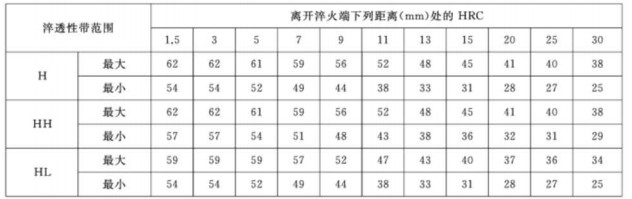

附表
热处理

近似对照表保证淬透性结构钢

中国		美国		国际标准组织	法国	俄罗斯	英国
GB	ISC	ASTM	UNS	ISO	NF EN/NF	GOST	BS EN/BS
45CrH	A20455	5145H	H51450	≈41Cr4H	≈41Cr4	45Х	≈41Cr4

接近匹配牌号普通用途合金钢1-1（铬Cr钢）

标准

牌号(等级/别名/符号)

化学成分，重量%，最大值，除非另有说明

C	Si	Mn	P	S	Cr	Ni	Mo	Cu

G51450, 5145

0.43-0.48

0.15-0.35

0.7-0.9

0.035

0.04

0.7-0.9

0.25

0.06

0.35

ASTM A29/A29M-2020

G51450, 5145

0.43-0.48

0.15-0.35

0.7-0.9

0.035

0.04

0.7-0.9

0.25

0.06

0.35

45CrH, A20455

0.42-0.49

0.17-0.37

0.5-0.85

0.03

0.035

0.7-1.1

0.3

0.25

45Cr, A20452

0.42-0.49

0.17-0.37

0.5-0.8

0.03

0.8-1.1

0.3

0.1

0.3

45Cr

JIS G 4053-2016

SCr445

0.43-0.48

0.15-0.35

0.6-0.9

0.03

0.9-1.2

0.25

0.3

45CrH 对应不同标准

1	GB /T 5216-2004 保证淬透性结构钢
	45CrH A20455
2	GB /T 5216-2014 保证淬透性结构钢
	45CrH A20455

注：数据仅供参考！如有疑问，请填写"我要纠错"！

淬透性带范围（H/HH/HL）、离开淬火端的距离/mm、硬度HRC的关系图

附表

热处理
