20CrH A20205 - GB /T 5216-2014

牌号	20CrH
中国ISC	A20205
对应标准	GB /T 5216-2014 保证淬透性结构钢 Structural Steels Specified Hardenability Bands
归类	合金钢

20CrH 化学元素成分含量(%)

成分	C	Si	Mn	P	S ^①	Cr	Ni ^②	Cu ^②	O
最小值	0.17	0.17	0.5	-	-	0.7	-	-	-
最大值	0.23	0.37	0.85	0.03	0.035	1.1	0.3	0.25	0.002

① 根据需方要求，钢中的硫含量也可以在0.015%~0.035%范围。此时，硫含量允许偏差为±0.005%。
② 残余元素。热压力加工用钢的铜含量应不大于0.20%。

碳当量计算

20CrH 机械性能

热处理或状态	硬度 HBW
退火或高温回火	≤179

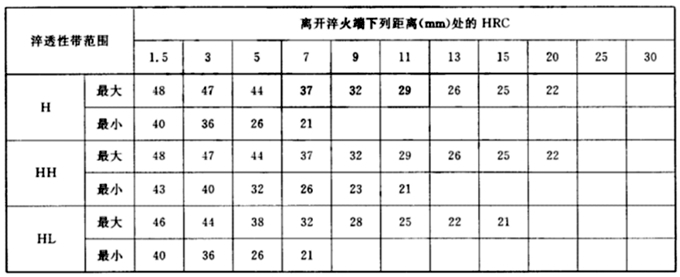

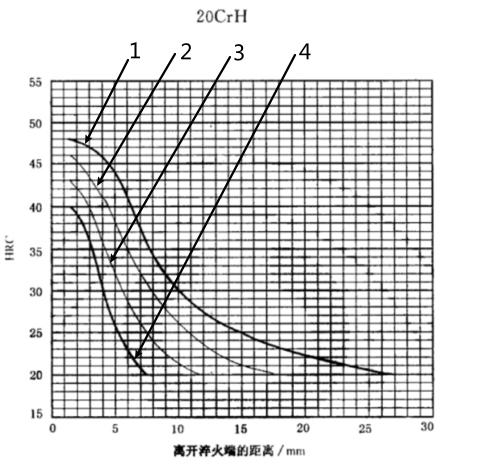

淬透性带范围（H/HH/HL）、离开淬火端的距离/mm、硬度HRC的关系图

图中:1-硬度上限；2-HL等级的硬度上限；3-HH等级的硬度下限；4-硬度下限
附表
热处理
高温持久性能

温度

℃ 应力

MPa 试验要求

510 365 断裂时间≥100h;

伸长率≥15%;

断口不应在V型缺口处

540 310

565 260

595 220

1 近似对照表合金结构钢

中国

中国台湾

日本

韩国

美国

国际标准组织

德国

法国

欧标

俄罗斯

英国

ISC

CNS

JIS

ASTM/AISI

UNS

ISO

DIN EN/DIN

W-Nr.

NF EN/NF

数字牌号

GOST

BS EN/BS

20Cr
20CrH

A20202

SCr420

SCr420
SCr420H
SCR420HRCH

SCr420

5120

G51200

20Cr4

1.7027

18C3

20Cr4

1.7027

20Х

527A20

2 近似对照表保证淬透性结构钢

中国		日本	韩国	美国		国际标准组织	德国		法国	俄罗斯	英国
GB	ISC	JIS	KS	ASTM	UNS	ISO	DIN EN/DIN	W-Nr.	NF EN/NF	GOST	BS EN/BS
20CrH	A20205	≈SCr420H	≈SCr420H	5120H	H51200	≈20Cr4H	20Cr4	1.7027	(20MC5)	20Х	(527H17)

20CrH 对应不同标准

1	GB /T 5216-2004 保证淬透性结构钢
	20CrH A20205
2	GB /T 5216-2014 保证淬透性结构钢
	20CrH A20205

注：数据仅供参考！如有疑问，请填写"我要纠错"！

温度 ℃	应力 MPa	试验要求
510	365	断裂时间≥100h; 伸长率≥15%; 断口不应在V型缺口处
540	310
565	260
595	220

淬透性带范围（H/HH/HL）、离开淬火端的距离/mm、硬度HRC的关系图

附表

热处理

高温持久性能
