热处理工艺 · 基础四法

热处理“四把火”

退火 · 正火 · 淬火 · 回火 —— 原理、特点与选择

一、热处理四把火是什么？

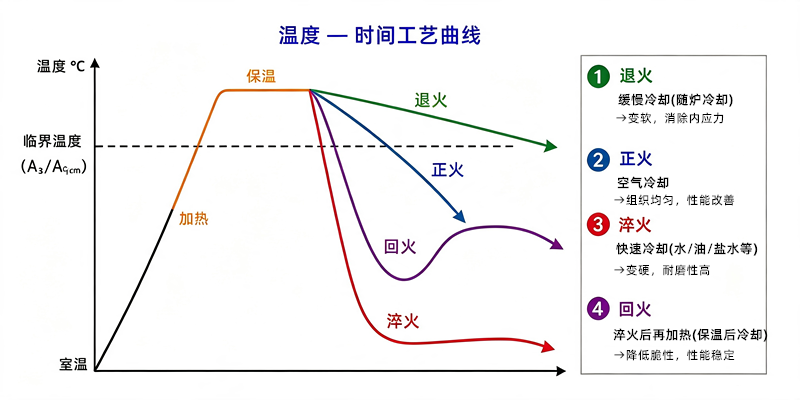

热处理是利用加热、保温、冷却改变钢材内部组织，从而获得不同力学性能的工艺。在机械制造中，最基础、应用最广的就是退火、正火、淬火、回火四种工艺，也被称为热处理"四把火"。
它们最大的区别，不在于加热，而在于冷却方式和工艺目的。

🟠 第一把火：退火 (软化材料，消除应力)

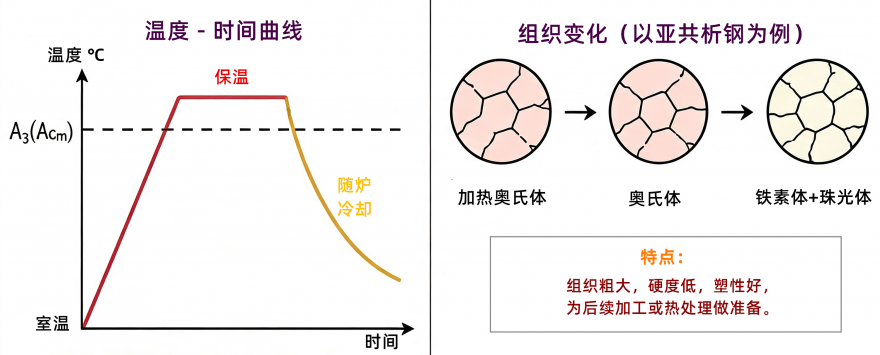

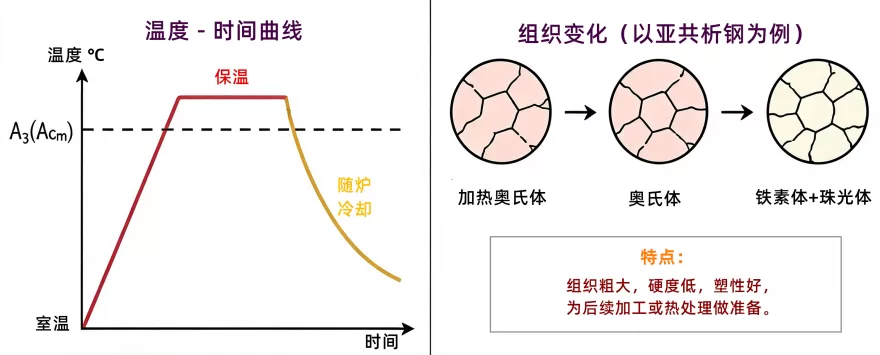

退火是将钢材加热至适当温度后保温，再随炉缓慢冷却。
由于冷却速度最慢，可获得较稳定的组织，降低硬度，提高塑性，并消除加工和焊接过程中产生的残余应力。

优点：彻底消除内应力，软化材料，便于切削加工。
缺点：周期长，效率低，硬度和强度较低。

🔴 第二把火：正火 (细化晶粒，改善组织)

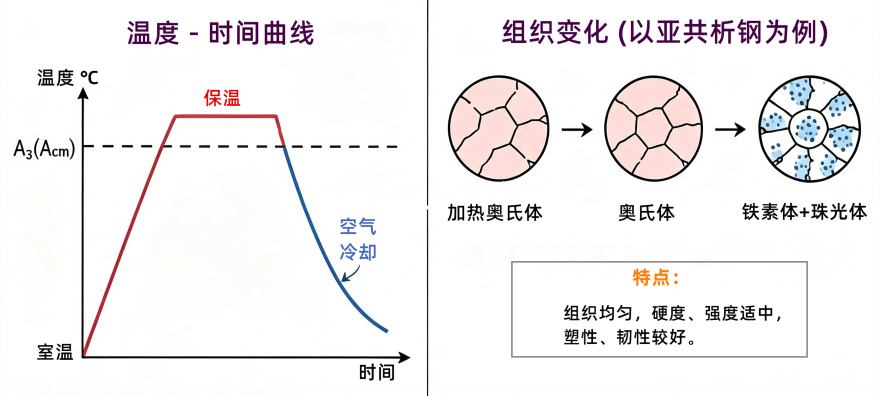

正火是在加热保温后空冷。相比退火，冷却速度更快，晶粒更加细小，组织更加均匀，因此强度和硬度略有提高。正火既可作为最终热处理，也常作为淬火前的预处理。

🔵 第三把火：淬火 (急速冷却，获得高硬度)

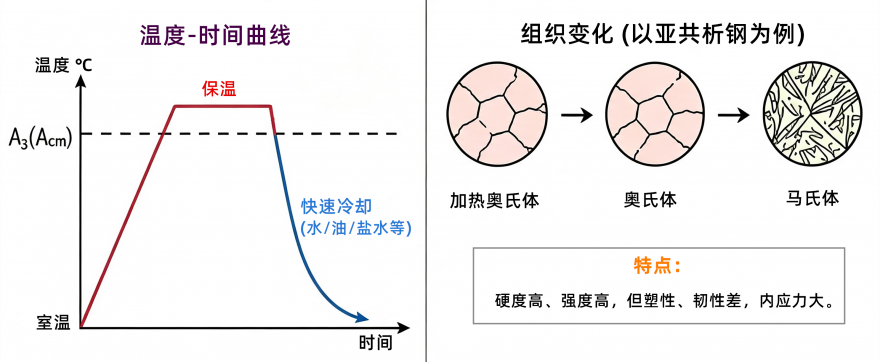

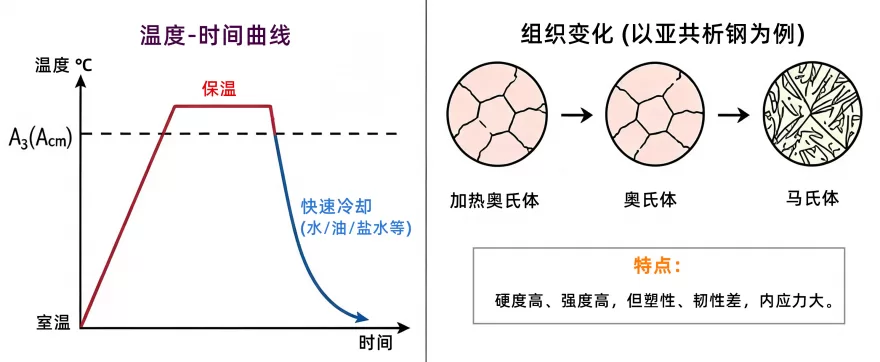

淬火是将钢材加热至奥氏体区后，迅速放入水、油、盐水或聚合物介质中冷却，使组织转变为马氏体，从而获得较高的硬度和耐磨性。但淬火后残余应力较大，容易产生变形或开裂，因此通常不能直接使用。

🟢 第四把火：回火 (兼顾强度与韧性，性能稳定)

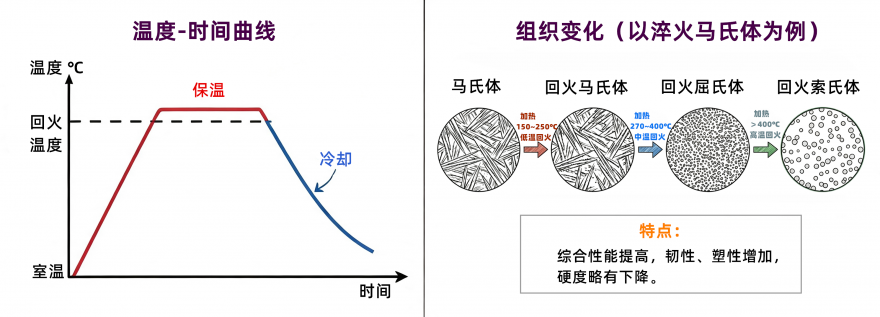

回火是指淬火后重新加热至适当温度（Ac1以下，通常为150～650℃），并保温一定时间后冷却的工艺。
它能够降低淬火应力，改善韧性，提高尺寸稳定性，使零件获得更好的综合力学性能。因此，工程中最常见的是淬火 +回火。

应用需求	推荐工艺组合	主要目的
高硬度、高耐磨	预备热处理（根据材料和组织状态选择正火或退火）→ 淬火 → 低温回火（约150～250 ℃）	获得回火马氏体，在保持较高硬度的同时降低淬火应力，提高耐磨性和尺寸稳定性。
良好的综合力学性能（强度、韧性兼顾）	预备热处理 → 淬火 → 高温回火（约500～650 ℃，即调质处理）	获得回火索氏体，使强度、塑性和韧性达到良好的综合平衡。
较好的弹性（抗疲劳）	预备热处理 → 淬火 → 中温回火（约350～500 ℃）	获得回火屈氏体，提高弹性极限和抗疲劳性能，适用于弹簧等零件。
改善低碳钢切削加工性能	正火（优先）；必要时根据材料和加工要求选择退火	改善组织，提高切削加工性能；对于低碳钢，正火通常比完全退火更有利于切削加工。
消除残余应力、稳定尺寸	去应力退火；淬火件采用低温回火	消除或降低残余应力，减少变形和开裂风险，提高尺寸稳定性。
中低碳钢普通结构件、对硬度要求不高	正火（作为最终热处理）	工艺简单、成本较低，可满足一般结构件的力学性能要求。

以下为热处理四把火及相关检验涉及的现行国家标准与行业标准：
