黄铜与青铜常见问题 FAQ

      青铜的强度通常高于黄铜，尤其是在高性能合金中：

      在实际选材中，单纯的强度很少是决定因素。对于大多数机加工零件（如阀体、接头、连接件），服役应力远低于两者的屈服强度，强度差异在功能上基本可忽略。
      强度比较仅在高负载结构件或承受疲劳载荷的部件中才有意义，而青铜真正的优势在于其优异的抗疲劳性能——这远不止是更高的屈服强度所能概括的。

      对于绝大多数轴承和轴套应用而言，青铜是正确的选择。

      青铜具有更优异的摩擦学性能，能在滑动接触表面形成稳定的耐磨层，在润滑不良条件下抗咬合和抗卡滞能力更强，且能更好地保持润滑膜。这使其在相同载荷和摩擦条件下，使用寿命远长于黄铜。

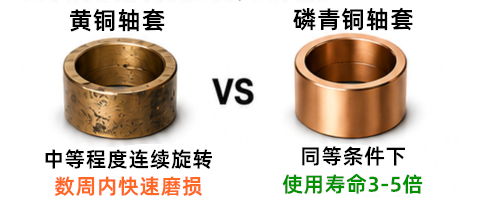

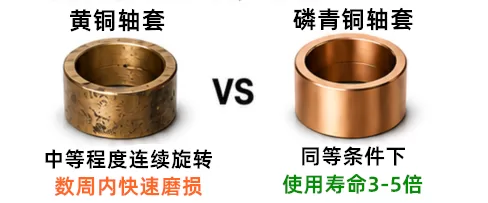

      在一个具有代表性的对比测试中，黄铜轴套在中等程度连续旋转条件下数周内即出现快速磨损，而同等条件下的磷青铜轴套则提供了3–5倍的使用寿命。黄铜应仅用于低载荷、低速、非关键的磨损场合，在这些场景下青铜的耐磨优势并非必需。

是的。

—— 原材料成本更高
由于锡、铝或硅等合金元素的成本，青铜的原材料成本通常比黄铜高出20–80%。

—— 加工成本更高
      青铜的可加工性较低（约为20–70%，而黄铜的基准可加工性约为100%），需要更低的切削速度并导致更多的刀具磨损，对于同等几何形状的零件，加工成本大约增加20–50%。

     然而，在耐磨和抗疲劳应用中，青铜显著更长的使用寿命通常能带来更低的总体生命周期成本，尽管其初始材料和加工成本较高——相关比较应是总拥有成本，而非单位价格。

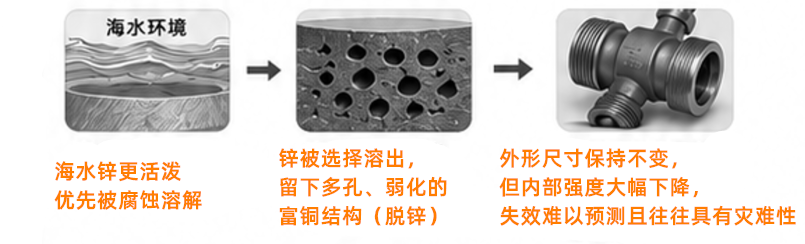

      脱锌是黄铜（铜锌合金）特有的一种选择性腐蚀机制，其中锌优先从合金中浸出，留下多孔、弱化的富铜结构。这是因为在合金内部，锌比铜具有更强的电化学活性，在侵蚀性环境（尤其是停滞或缓流的海水）中，锌被选择性腐蚀，而铜则保留下来形成脆弱的、多孔的残余结构。部件的外部形状和尺寸保持不变，但内部大部分机械强度已经丧失，使得失效难以预测，且一旦发生往往具有灾难性。

      青铜（铜锡、铜铝或铜硅合金）不含锌，因此不会出现这种特定的失效机制，而是会形成一层稳定的保护性氧化层——这就是为什么青铜（而非黄铜）是海水工况下船用五金件的标准材料规格。

是的。

• 切屑短小，易控制
• 切削速度高，刀具磨损小

• 磷青铜：切销长，不易控制
• 铝青铜：硬度高，磨蚀性强，刀具磨损快
• 需降低30-100%的切削速度
