常见硬度计设备盘点：布氏、洛氏、维氏与里氏硬度计_材数库资讯

布氏 · 洛氏 · 维氏 · 里氏 —— 原理、特点与选型

硬度是衡量金属材料抵抗局部塑性变形能力的重要指标，在材料研发、热处理工艺控制及质量检验过程中应用广泛。
根据试验方法的不同，金属硬度主要包括布氏硬度（HB）、洛氏硬度（HRC、HRB、HRA）、维氏硬度（HV）和里氏硬度（HL）等，其中HB和HRC在工业生产中应用最为广泛。

1、布氏硬度(HB)

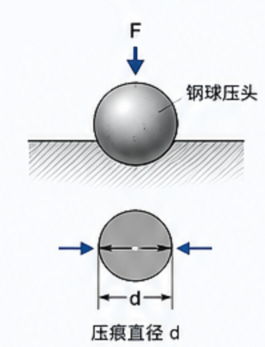

布氏硬度试验采用一定载荷，将规定直径的淬硬钢球或硬质合金球压入被测材料表面，在保持规定时间后卸载，通过测量压痕直径计算硬度值。

特点

压痕面积较大，测试结果稳定
适用于组织不均匀材料
常用于有色金属、铸铁及退火钢等材料检测

测试设备

布氏硬度计
主要采用钢球或硬质合金球作为压头，根据试验要求选择不同载荷进行测试。

2、洛氏硬度（HR）

洛氏硬度通过测量压头压入材料后的永久压痕深度确定硬度值。
当材料硬度较高或试样较小时，通常采用洛氏硬度测试方法。

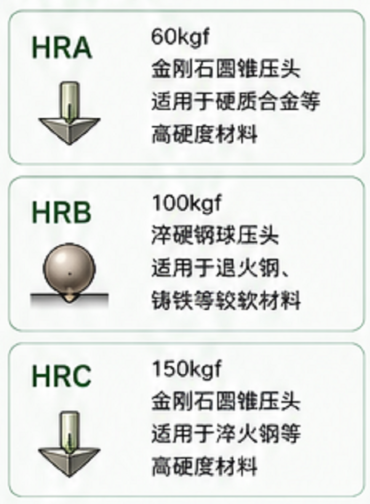

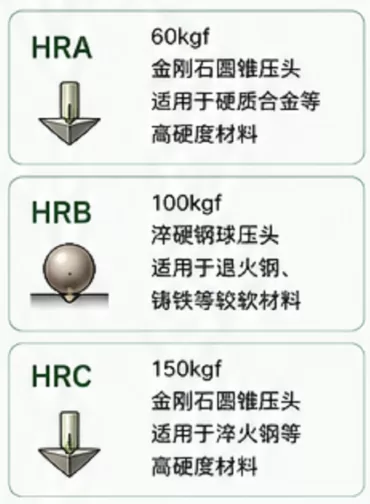

常用洛氏标尺

特点

测试速度快
操作简便
压痕较小
适合批量检测

测试设备

洛氏硬度计
适合各类生产现场的快速检测

3、维氏硬度（HV）

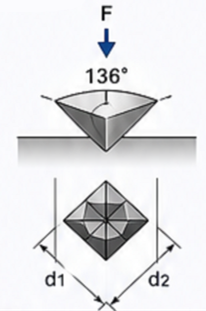

维氏硬度试验采用顶角为136°的金刚石四棱锥压头压入材料表面，通过压痕表面积与试验载荷的比值计算硬度值。

特点

测量范围宽；
适用于软硬材料测试；
可用于薄层、镀层及微小区域检测；
测量精度较高。

测试设备

维氏硬度计
适合精密零件、薄层及微小区域的硬度测量。

测试设备分类

维氏硬度计 试验力F≥49.03N（HV5及以上）。
小负荷维氏硬度计 试验力1.961N≤F＜49.03N（HV0.2～HV5）。
显微维氏硬度计 试验力0.09807N≤F＜1.961N（HV0.01～HV0.2）

4、里氏硬度 (HL)

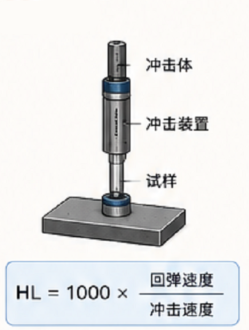

维氏硬度试验采用顶角为136°的金刚石四棱锥压头压入材料表面，通过压痕表面积与试验载荷的比值计算硬度值。

特点

测试速度快；
仪器便于携带；
适用于现场检测；
可用于大型工件硬度测量

测试设备

里氏硬度计
便携高效，可根据换算关系显示HB、HRC、HV、HS等硬度值。

表：常见硬度计分类与应用

设备	应用范围
布氏硬度计	测定黑色金属、有色金属及轴承合金够材料的布氏硬度
洛氏硬度计	测定黑色金属、有色金属等洛氏硬度
	淬火钢，调质、退火钢、冷硬铸件、可锻铸件
	铝合金、铜、轴承钢等
维氏硬度计	热处理、碳化、淬火硬化层表面覆层、钢、有色金属微小及薄形零件等
显微维氏硬度计	表面覆层、钢、有色金属、陶瓷、合金等热处理、碳化、淬火硬化层、氮化层微小及嗨形零件等
里氏硬度计	钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁铸铝合金、铜锌合金、铜锡合金等纯钢、锻钢等

选择建议：
不同类型的硬度计基于不同的测试原理，在材料检测中分别适用于不同的材料状态和检测场景。合理选择硬度测试方法，是保证检测结果准确性的重要基础。

推荐列表
